叶轮定制案例：从图纸到批量交付的工艺路线与质量控制

叶轮是泵、压缩机、风机一类流体机械的核心过流部件。客户带着一张图纸找来，通常先问三件事：这个材质你们能不能铸、这个型面你们能不能加工、批量之后每一件能不能一致。这三问，正好对应叶轮定制的三段路——材质与工艺路线的选择、成形方法的取舍，以及从首件到批量的过程控制。

本文复盘一个脱敏案例：某流体装备厂的双相不锈钢叶轮定制项目，从单件试制走到持续批量供货。文中不出现客户与项目标识、图纸编号、尺寸重量与交期数字，只讲判断逻辑与做法；涉及的牌号与标准均为公开标准体系，具体公差、水力指标与验收要求以设计文件、技术协议及适用标准为准。

一、案例背景：一张叶轮图纸带来的三个问题

项目标的是一批流体装备用叶轮，材质为双相不锈钢（ASTM A890/A995 体系中的 CD4MCuN 一类铸件牌号），产品形态是带复杂三维流道的过流部件。客户提出的诉求很典型：

一是型面复杂——流道型面直接影响水力效率与整机性能，尺寸与表面状态都不能含糊；二是材质难做——双相不锈钢强度与耐蚀性好，但熔炼、浇注与热处理窗口较窄，铸造难度比常规不锈钢高一档；三是节奏要稳——多品种、小批量轮番排产，单件能挑能修，批量必须一次过关。

复盘下来，决定项目能不能从试制走到批量的，不是某一件做得多漂亮，而是工艺路线定得对不对、过程有没有被“锁住”。叶轮类零件的能力口径与同类项目可参考叶轮精密铸造与叶轮定制开发案例。

二、叶轮为什么难：形与质必须同时达标

叶轮的难点集中在两个维度。

一是“形”。三维扭曲流道、薄壁流道与厚实轮毂并存、流道进出口角度要求高。论形状自由度，铸造成形最划算；但成形之后能不能达到水力设计想要的型面精度，取决于后道加工能力。

二是“质”。流道内部的缩孔、夹杂与气孔往往藏在加工看不到的位置，一旦在受力或高速旋转工况下暴露，就是可靠性问题；双相不锈钢还多一层——铁素体与奥氏体的两相比例、有害相析出对力学与耐蚀性能影响明显，热处理与组织控制不到位，性能会打折扣。

所以叶轮不是“铸出来就行”，也不是“加工出来就行”，而是成形、组织与尺寸三件事必须同时达标。这也是它比一般泵阀类零件更考验工艺路线的原因。

三、路线怎么定：从工况到材质再到工艺

我们定路线的顺序是固定的：先看工况，再定材质，最后选工艺。

1）工况先行。介质（是否含氯离子、是否含固、腐蚀性强弱）、温度、压力与转速工况，决定失效模式是腐蚀、磨蚀还是疲劳，也决定后面对材质与检测的宽容度。

2）材质随工况定。以腐蚀为主的工况优先考虑双相不锈钢、超级奥氏体不锈钢（如 904L 一类）与镍基合金；有耐海水、无磁或耐低温等特殊要求时按材料特性选型，可参考特种合金选型决策指南与耐腐蚀选型中心。

3）工艺按图纸选。型面复杂、多品种小批量、形状自由度要求高的走铸造；结构简单、以回转体为主、批量稳定的可考虑锻件或棒料加工；局部需要焊合或修复的件，焊接工艺也是可行路径。铸造、焊接、锻件、纯机加工都在我们的能力范围内，按客户图纸选最优路径，而不是把图纸硬塞进单一工艺。

这个项目最终走的是铸造 + CNC 加工 + 动平衡的组合路线：铸造成形保证流道形态，机加工保证配合面与型面精度，动平衡保证旋转运转平稳。

四、铸造端：先把流道“长”出来

双相钢叶轮的铸造控制点集中在三处：

1）浇注系统与凝固模拟。叶轮轮毂厚、流道壁薄，壁厚差大，凝固顺序若设计不当，缩松往往落在厚壁中心或流道根部。做法是在工艺设计阶段用凝固模拟校验浇冒口位置与补缩路径，把缺陷风险预判出来，再定工艺参数，而不是等首件出来再猜。

2）组织与热处理。双相不锈钢的凝固与冷却过程影响两相比例与有害相析出，浇注温度、冷却条件与热处理规范需要一并确定，并按件或按批约定的方式验证组织与力学性能。

3）材质与炉批追溯。每炉批的化学成分与力学性能记录与生产批次绑定，必要时按协议用光谱复核成品或试样成分，让“这一批到底是什么状态”有据可查。不锈钢铸件的材质与工艺要点见不锈钢铸件技术文档，牌号与标准对照见牌号对照表。

五、加工端：再把型面“抠”出来

铸造给出接近的形状，机加工负责把精度做出来。叶轮加工的关键不在设备台数，而在基准确立与变形控制：

1）基准统一。叶轮的旋转中心、端面与轮毂配合面应尽量在一次装夹或统一基准下完成，减少多次装夹带来的累积偏差；夹具在批次之间保持一致，避免“同一张图纸、不同批次结果不同”。

2）流道加工。扭曲流道的加工要兼顾刀具可达性与接刀质量，程序与刀具路径按型面分段处理，避免在流道内部留下难以检测的过切或欠切；型面轮廓的检测手段要能覆盖到关键截面。

3）变形控制。薄壁流道与厚轮毂并存，切削力与残余应力容易引起变形，需要从装夹方式、切削参数与工序顺序上控制，相关做法可参考CNC 加工变形控制。

加工与检测能力口径见加工检测服务；同属高速旋转零部件的材料与工艺思路，可延伸参考磁悬浮离心压缩机高速零部件的材料与工艺。

六、从首件到批量：把一致性做成基线

首件确认通过，只说明“这一件做得好”。批量的门槛是“每一批都一样”，而且要在验收时一次通过。可行性做法有两条主线、五个动作：

1）工艺定版与冻结。把浇注系统、型壳工艺、浇注条件、热处理规范与加工程序固化为受控工艺文件；批产阶段不凭经验随手调整，改动必须走变更流程。

2）炉批与批次追溯。炉批、件号与工序状态绑定记录；第三方检测报告与对应炉号绑定留档，形成可向前追溯、向后排查的记录链。

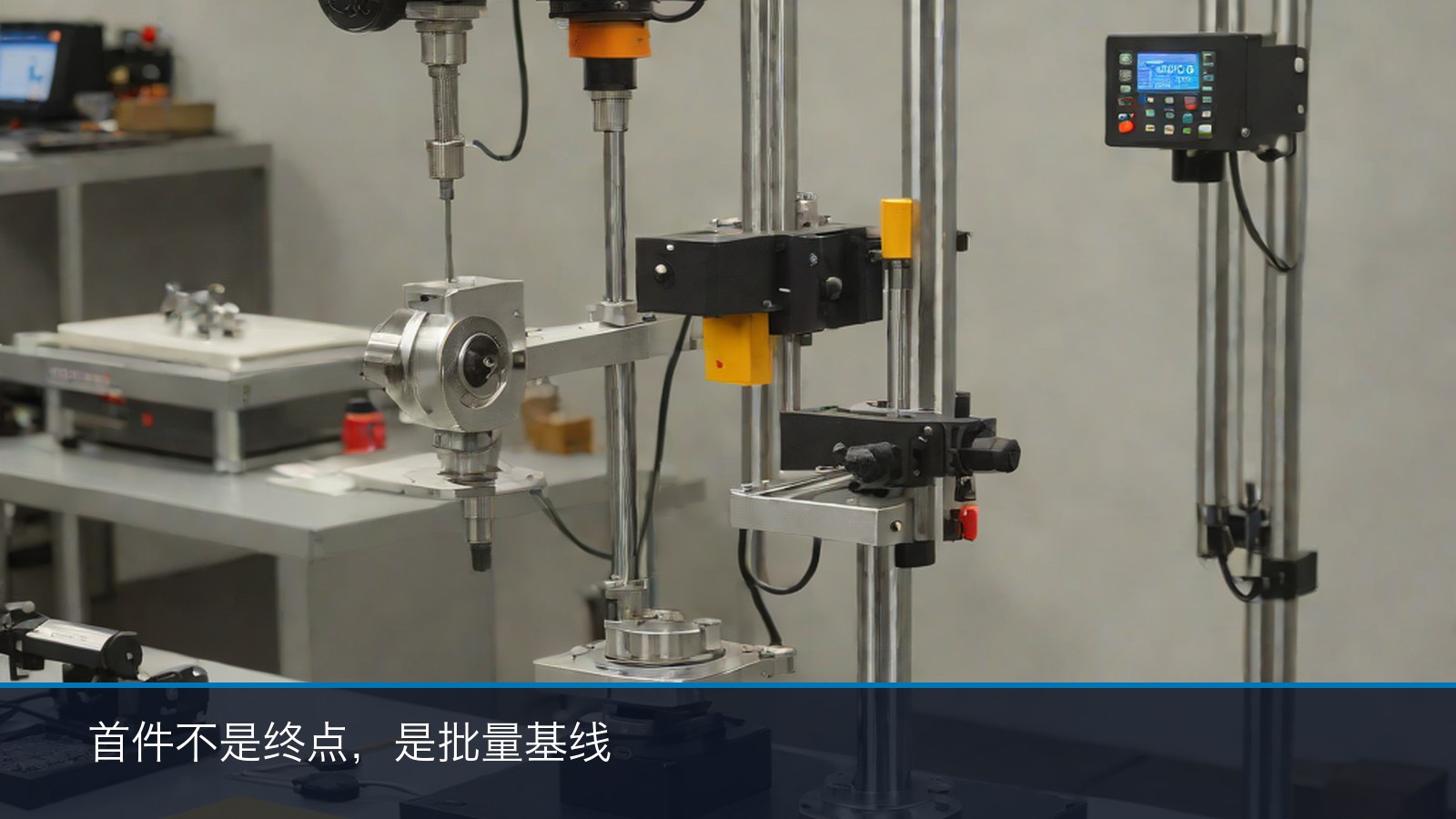

3）首件即基线。把首件确认的测量结果作为批量基线，后续批次以基线复核比对——首件不是一次性流程，而是后续所有批次的参照原点。

4）过程巡检。按约定频次巡检关键尺寸与外观，把偏差拦在批次末检之前，而不是等整批做完再发现问题。

5）变更管理。换炉次、换模具、换型壳材料、换刀具、换热处理炉次，都属于变化点，需要评审并做再确认——这一条最容易被忽略，也最常导致“同样的图纸结果不一样”。

以批量一致性为主题的同族复盘，可参考耐蚀合金阀体铸件从单件试制到年度框架的案例——叶轮与阀体在这一层上的逻辑是相通的。

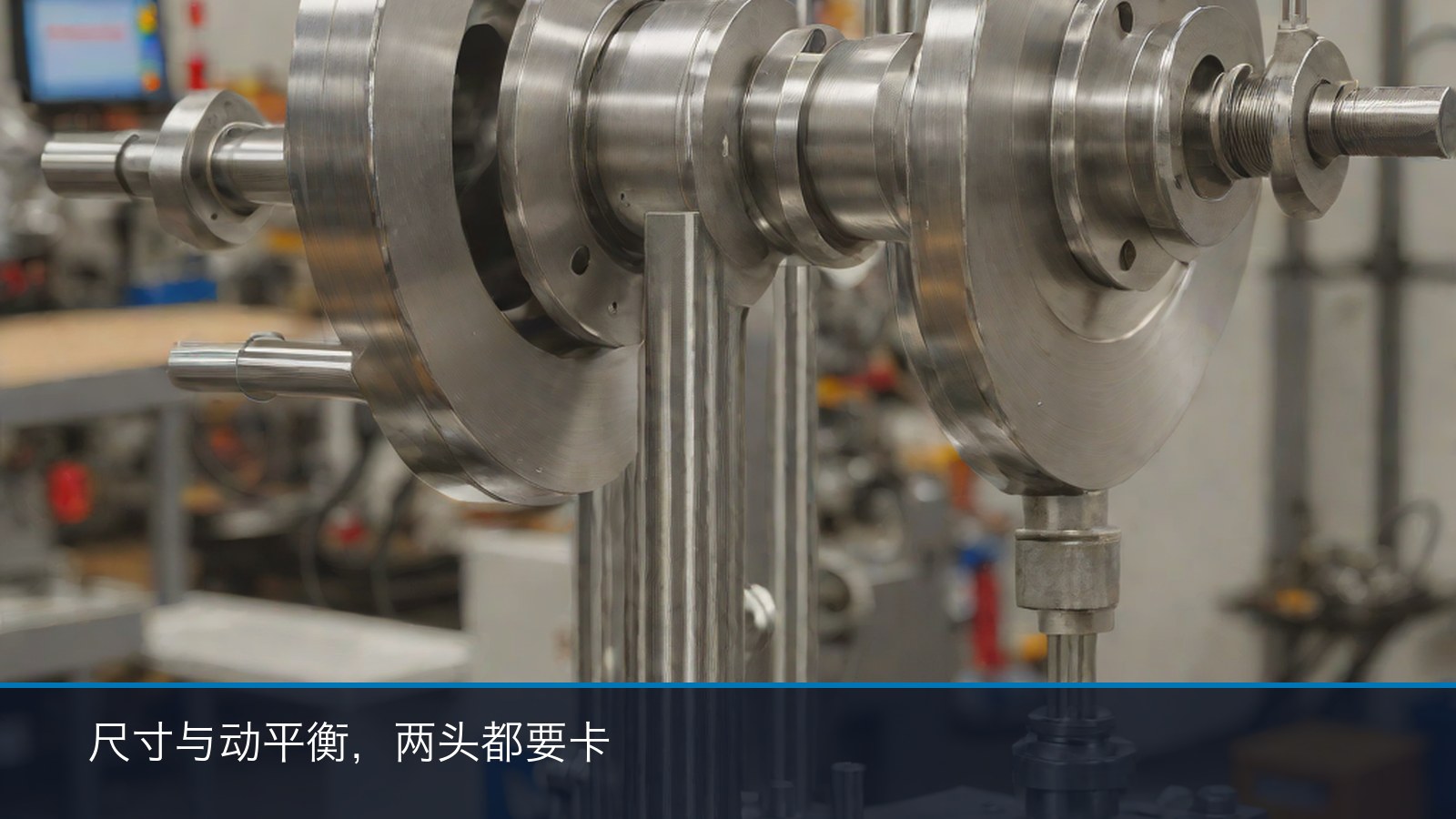

七、检测与验收：尺寸与动平衡，两头都要卡

叶轮的验收要同时覆盖“静”的尺寸与“动”的平衡：

1）尺寸与形位。关键配合面、轮毂与轴配合、型面轮廓按图纸口径检测；量具与三坐标按周期校准，检测结果与批次记录绑定，避免“检不准造成的假一致”。

2）无损检测。按协议约定的方式与比例做渗透、射线或超声检测，重点覆盖流道根部与厚薄交界等易出缺陷的位置；方法选择与验收口径可参考铸件无损检测方法怎么选。

3）动平衡。叶轮属于旋转部件，残余不平衡量直接影响振动与轴承寿命，需按图纸或技术协议约定的平衡等级做动平衡测试并留档。

4）水力验证。需要时配合客户做水力性能验证，把“设计指标是否达到”用实测数据说话，而不是只看单件外观。

把检测项目、比例、部位与判定方式在技术协议里写清楚，批量阶段的争议会少很多。材质与牌号的选型口径可延伸阅读Inconel 625 叶轮与2507 超级双相钢泵体。

八、适用边界：这套做法适合什么样的叶轮

上述以“工况定材质、按图纸选工艺、过程受控保一致”为核心的做法，更适合多品种小批量、材质与验收口径明确、需要逐批追溯的合金叶轮及同类过流部件。

如果型面极简、批量极大且结构长期固定，模具摊销与产线组织逻辑不同，成本结构要另算；如果图纸或验收口径还不完整，建议先做工艺评估：由我们判断材质方向与工艺路线，再补齐关键信息，避免在批量阶段才发现口径不一致。泵类过流部件的能力口径见泵类过流部件与泵体/泵盖加工。

结语：交付的不只是零件，而是可复核的过程

回看这个案例，从一张图纸到持续批量供货，中间并没有出现“技术突变”，变化的是要求：从“这一件做得好”变成“每一批都一样，而且说得清、查得到”。支撑它的动作也很朴素——把工况与材质定准、把工艺路线选对、把过程控制做成日常。

我们的能力口径是特种合金精密零部件配套：铸造、焊接、锻件与纯机加工都能做，按客户图纸选最优工艺路径，交付成品零部件而不是单一毛坯。有图纸就能做免费工艺评估，欢迎把工况、批量预期与验收口径一起发来。
