大型铸件打磨与后处理自动化：效率之外，采购口径要跟着改什么
一、先说结论：自动化改的不是「打磨快不快」，而是「谁来定标准」
大型铸件的后处理——清砂、切割浇冒口、打磨、过渡区修整、局部焊补、去毛刺——长期是铸造车间里最依赖人的一段。它粉尘大、噪声高、体力重，而且质量高度依赖手感：同一个师傅在不同光线、不同疲劳状态下做出来的表面，未必一致。与下游工序怎么衔接，可参照铸件与机加工一体交付的工序划分。这几年柔性重载打磨装备开始进入这个环节，行业里公开讨论的重点通常是效率、覆盖率、能否连续作业；但对采购和质量的人来说，真正改变的是另一件事——过去靠人裁量的「表面状态」，现在必须先写成可核验的条款。
原因很直接：人工打磨时，验收员和操作工在同一现场，标准可以在现场「说」；一旦换成装备作业，打磨痕迹的方向、均匀性、过渡区的形态都会呈现新的规律，而双方对「磨到什么程度」的理解并不天然一致。标准不落到文字与数值上，争议只会从「有没有磨」升级成「磨得对不对」。
所以本文不讨论某一家装备能做到多少节拍——那属于设备方的公开信息，也不是采购该用来定标的唯一依据。这里只讲一件事：把后处理纳入采购口径时，图纸、技术协议与验收清单要跟着改哪几处。
二、为什么大型铸件后处理一直是瓶颈
大型铸件的后处理难点不在「磨」，而在不可预测：浇冒口位置、飞边厚度、粘砂程度、局部缺肉与凹陷，每一件都不同。人工可以边看边改策略，装备则需要先「看清」再「动手」——寻位、余量探测、路径规划，任何一步出偏差，结果就从「磨平」变成「磨穿」。
其次是工序耦合。打磨前通常刚做完缺陷清理与焊补，打磨后又紧接无损检测、热处理或酸洗钝化。打磨既是「修形」，也是「破环」：把缺陷显示磨掉、把表面钝化膜磨破、把磨料嵌进表面，都会让后道工序失效。这就是为什么后处理的一致性，最终会以「复检一次通过率」的形式，回到采购成本里；缺陷本身该判废还是返修，可对照铸件焊补、返修与让步接收的验收口径。
还有一个常被忽略的细节：打磨顺序会改变热处理的保护效果。若先热处理后打磨，打磨会去掉表面氧化皮，也会把热处理阶段形成的表面状态改掉；若先打磨后热处理，则尺寸变化与变形需在打磨余量里预先留出。协议里至少要写清：哪一道在前、变形由谁负责、热处理后二次打磨的允许范围。
第三是合规压力。打磨产生的粉尘与噪声属于职业健康与环保监管的重点，除尘、隔声、耗材管理都要计入成本；这也解释了为什么「全自动」并不总是答案——有些工况用固定式工装＋局部自动化更划算（设备与产线配置见加工与成形设备）。
三、柔性重载装备在这个环节到底做了什么
从公开信息看，这类装备的技术路线大体集中在四个能力上：重载承载（能搬动几百公斤到吨级的铸件并在其上作业）、柔顺控制（接触力可控，避免过磨或弹跳）、寻位与补偿（视觉/激光找正，按实际余量走刀）、换型效率（免示教或少示教，用工艺模板替代逐件编程）。
对采购的意义在于：这四项能力里，只有「换型效率」和「柔顺控制」会直接改变你的订单结构。前者决定小批量多品种能不能摊薄成本，后者决定薄壁件、复杂型面件敢不敢交给它做。而「重载」只是门槛——搬得动不等于磨得好。
具体到「柔顺」，常见两条路线：主动力控（力传感器闭环）与被动柔顺（弹性浮动机构）。主动力控参数可调、可留痕，成本与调试门槛高；被动柔顺结构简单、抗冲击好，但对形状变化的适应有限、过程数据少。对采购的影响是：若协议要求「过程留痕」，被动柔顺方案本身给不出力控曲线——要么改用主动力控，要么把留痕降为「耗材与区域记录」，这点必须在询价阶段讲明，避免中标后才发现给不出证据。
「换型效率」也要拆开看：免示教不等于零编程，多数方案仍需工艺模板试跑与首件确认。建把换型拆成三个可比的量——新件型首次上线时间、同族件之间的切换时间、谁来完成切换（供方工程师还是需方操作工）。第三项最易埋坑：若切换依赖供方到场，小批量订单的实际成本会被服务费吞掉。
因此询价时值得问的不是「多少倍效率」，而是三个更硬的问题：换型需要多长时间、由谁完成；遇到余量不足或局部缺肉，装备是报警停下还是自动补磨；打磨参数与力控曲线是否留存、能否随件追溯。这三问的答案，直接决定后处理能不能写进你的合格供方体系。
四、采购口径的六点变化
第一，交付物从「件」变成「件＋过程证据」。人工时代验收看结果；装备时代可以也应该要求过程数据——打磨区域、耗材使用与更换记录、力控或电流曲线、寻位结果。不是为了追责，而是当一致性出问题时，没有过程数据就只能整批返工，有数据才能定位到「哪一件、哪一段路径」。

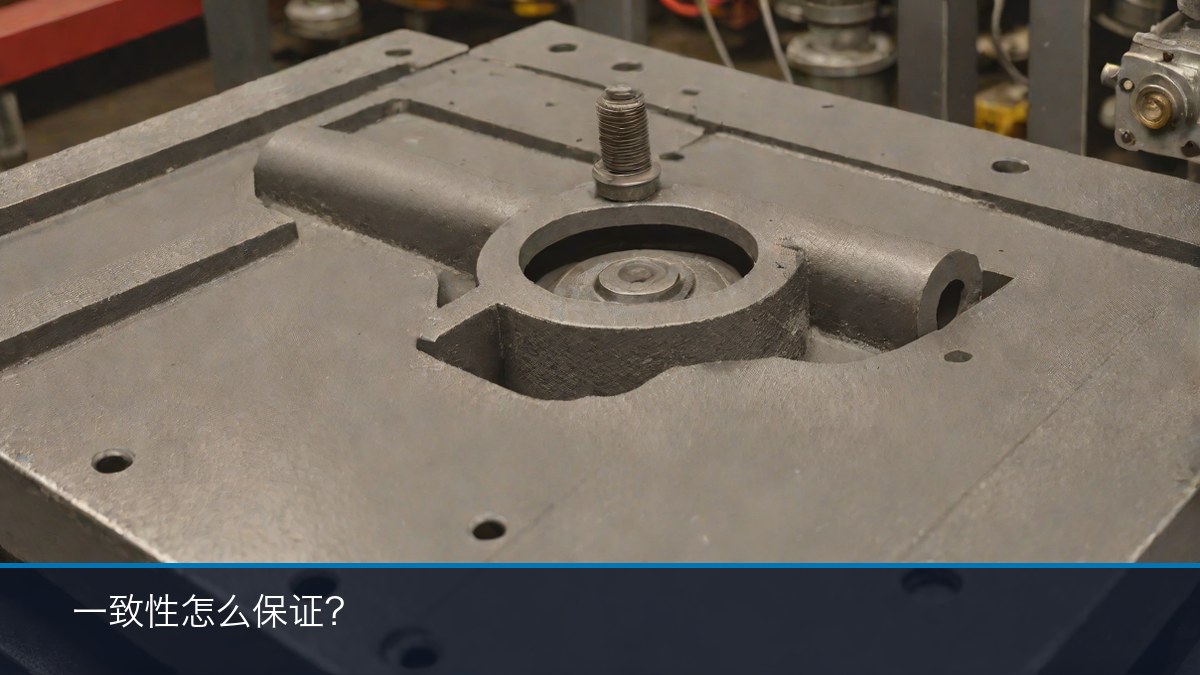

第二，表面状态必须「可界定」。把「打磨光滑、无毛刺」改成四条：允许的纹理方向、允许的残留高度或残留面积比例、过渡区的形态要求（圆弧过渡还是允许台阶）、以及禁打磨区清单。禁打磨区尤其重要——密封面、配合面、基准面、探伤标记面，一旦被磨掉，后面所有工序的判断都失去基准。
第三，一致性判定从「看」到「测」。可选的量化手段包括：粗糙度参数（Ra/Rz，参数体系见技术文档与牌号对照）、铸造表面粗糙度比较样块比对、必要时面形扫描或白光测量。写法上要同时约定测量位置（取样区、避开圆角与边缘）与抽检比例，否则「测了但不 representative」等于没测。
第四，变更控制要写进条款。设备、工装、耗材、程序，任何一项变更都可能改变表面结果。建议约定：重大变更需提前告知，必要时重新确认首件。这条在人工时代也存在，但自动化时代更容易被忽略——因为「设备没换、只是换了个耗材」听起来不像变更，实际上却可能直接改变纹理与残留。
第五，记录归属要说清。过程记录归谁、保存多久、客户能否调阅，属于合同层面的事。写得越早，后续争议越少；对承压件或安全相关件，这一条尤其重要——它决定了出问题时你能不能自证。
第六，成本口径从单价到总拥有成本。把耗材、换型时间、程序维护、废品与返修率、复检成本放在一起比，才看得出自动化在你这批件上到底划不划算。只比单件打磨价格，通常会得出错误结论。
五、图纸与技术协议里要补的四句话
这四句是可核验写法的骨架，可以直接改成你厂里的模板条款：
① 表面状态：「打磨后表面纹理方向应与主要受力/流动方向一致，允许残留高度不超过约定的比对样板级别；比对方法按 GB/T 6060.1（铸造表面粗糙度比较样块）执行，取样位置与抽检比例按协议的约定执行。」
② 过渡区：「铸件本体与加工面之间应圆弧过渡，过渡半径不小于约定值；不得出现尖角、台阶或局部凹陷；过渡区不得作为打磨起点。」
③ 禁打磨区：「密封面、配合面、装配基准面、探伤标记面及图纸标注区域禁止打磨；误磨后的处置路径为：报检 → 影响评估 → 按技术协议决定返修或让步接收。」
④ 过程留痕：「供方应随批提供打磨区域清单、耗材更换记录与力控/工艺参数记录；记录保存期不少于约定年限，接受需方抽查。」
这四句的共同点是：都不依赖「师傅的手感」来解释，也不需要披露具体工艺数值——只约定「判据」和「证据」，既保护供方的工艺 Know-how，也让需方有可执行的验收依据。
六、打磨与检测的接口：五种必须停下来复检的情形
后处理最容易出事的地方，是「磨完直接进下一道」。以下五种情形，建议在协议里写成强制停检点（检测项目与判据见质量管控与检测体系）：
① 缺陷清理后打磨：清理坑的底部与侧壁被磨薄，壁厚可能低于设计值，必须复测关键截面。
② 焊补后打磨：焊缝余高被磨平后，表面显示被破坏，渗透检测必须按 ASTM E165/E165M 或等效方法在打磨后重做，而不是沿用焊补前的结论（方法选择见无损检测方法怎么选）。
③ 不锈钢与双相钢件打磨后：磨料残留与铁污染会显著降低耐蚀性，酸洗钝化前必须做清洁度与污染检查（口径见表面处理与钝化验收）；双相钢还要避免过度打磨造成的局部相比例变化（选材差异见双相钢与 316L 怎么选）。
④ 密封面邻近区域：过渡区被打磨成薄边或波浪面，装配后泄漏，问题往往在试压阶段才暴露。
⑤ 尺寸链末端件：打磨作为最后一道修形工序时，任何减薄都会直接落到成品尺寸上，必须与三坐标或专用检具的结果对齐。
七、与铸造、机加工、表面处理的工序衔接
后处理不是一个孤立工序，它同时是上游铸造的「收尾」与下游机加工的「准备」（完整工序链见从铸造到机加工的生产流程）。三个衔接要点值得写进协议：
① 打磨余量：铸件留量要覆盖「缺陷清理深度＋打磨减薄」，只按名义余量留，遇到局部缺肉就必然补焊；余量不足是后处理返工的第一大来源。
② 基准一致：打磨前后必须用同一基准，否则后续机加工找不到正确的位置；大件尤其要在协议里指定基准面与找正方式；阀体与泵体类结构件的基准惯例，可参考阀体类零件与泵类零件的加工说明。
③ 二次污染：磨料、抛光膏、含硫或含氯清洁剂残留，会在热处理或酸洗时造成表面缺陷；不锈钢与镍基件对铁污染、硫污染尤其敏感，清洁与防交叉污染的要求应写进工序卡。
另两个容易漏掉的接口：其一是探伤标记面——渗透检测的标记、磁粉的电极痕迹若在打磨时被一并磨掉，后续追溯会断链；其二是吊装与支撑点——大件在工位需支撑或夹持，支撑点不能落在禁打磨区，也不能成为新的变形源。这两点写进工位作业指导书，比写在合同里更有效。
八、向供应商问什么：四个必问与一份变更清单
口径写在自己家里不顶用，得能问出对方能不能兑现。下面四问是我建议固定放进询价表的（与设备品牌无关，答得上来才是合格供方）：
① 换型谁来做、要多久？要求拆成三个数：新件型首次上线时间、同族件切换时间、切换由供方工程师还是需方操作工完成。若依赖供方到场，小批量订单的实际成本会被服务费抵掉。
② 遇余量不足或局部缺肉，装备怎么处置？报警停下、自动补磨，还是降速重试？三种处置对应三种不同的返工风险，也决定了你能不能把薄壁件交给它。
③ 过程数据能不能随件提供？要问的是「能不能导出、导出格式、保存多久」，而不是「有没有记录」。被动柔顺类方案本身给不出力控曲线，这一点在询价阶段就要讲明。
④ 首件确认怎么算通过？若首件只凭目视，那前面写的样板与参数就白写了。合理的回答应包含：比对样板／测点与抽检比例／不合格时的返工与重新确认流程。
**变更清单（建议直接作为协议附件）**：设备或主轴更换、工装重做、耗材品牌或粒度变更、程序或工艺模板修改、寻位方式变更（视觉改激光等）、除尘方式变更。任一项发生，供方提前告知，需方决定是否重新确认首件。
九、三个常见误区
误区一：把自动化当成万能。自动化解决的是重复性与一致性，不解决「图纸没写清」。表面状态定义不清、禁打磨区没圈出，换上装备只会把争议做得更贵。
误区二：把粗糙度当唯一判据。Ra 合格不等于外观一致，波纹度、纹理方向、局部色差都可能被客户一眼看出。判据应当是「参数＋样板＋外观」三条一起写。
误区三：把「看起来一样」当成一致。人眼在车间灯光下判断的一致性，换到斜射光、不同底色、不同视角就会失效。要求可测、留痕、可追溯，才是把一致性变成合同语言。
十、一页速查：采购要写的六项与对应验收方式
| 采购条款 | 应写内容 | 验收方式 |
|---|---|---|
| ① 表面状态 | 纹理方向、允许残留高度、比对样板级别（GB/T 6060.1） | 按协议约定取样与抽检 |
| ② 过渡区 | 圆弧过渡半径、允许台阶高度、禁止起点 | 外观＋样板比对 |
| ③ 禁打磨区 | 密封面/配合面/基准面/探伤标记面清单＋误磨处置路径 | 图纸圈注＋报检记录 |
| ④ 过程留痕 | 打磨区域、耗材更换、力控或工艺参数记录 | 随批文件抽查 |
| ⑤ 复检停检点 | 壁厚/关键尺寸、表面显示重做、粗糙度、清洁度与污染 | 按协议比例抽检 |
| ⑥ 成本口径 | 耗材、换型时间、程序维护、返修率、复检成本 | 报价对比表 |
十一、材质与标准引用：怎么写才不被挑
后处理条款常被质疑的一点，是「引用了标准却对不上牌号」。写法上建议把材料标准与检测标准分开列，并注明「以订货技术协议指定版本为准」，避免跨标准直接等同。可用的对照关系如下：
材料侧：奥氏体不锈钢铸件（如 CF8／CF8M 类）按 ASTM A351/A351M，国内可对照 GB/T 12230；双相不锈钢铸件（如 2205／2507 类）按 ASTM A890/A890M。
表面与检测侧：表面粗糙度参数按 GB/T 1031 与 ISO 4287 的术语与参数体系；铸造表面比对可用 GB/T 6060.1 的比较样块；渗透检测按 ASTM E165/E165M 或等效方法。
耗材与安环侧：砂轮类磨具的安全要求可引 ISO 12413；粉尘排放与职业接触限值分别对应 GB 16297 与 GBZ 2.1／GBZ 2.2——这两项在自动化方案评审时常被忽略，但它们直接决定除尘与隔声的投入，属于总拥有成本的一部分。
这一段的作用不是堆标准号，而是让「打磨完怎么判」有共同的词典：参数叫什么、怎么测、用什么样板比。标准版本与牌号对应关系，仍以技术协议指定版本为准；跨标准替换须逐项比对化学成分与力学性能，不按名称直接等同。
十二、六个高频问题
Q1：打磨自动化以后，采购最该改的是哪一条？
最该改的是「表面状态」的写法。人工打磨时代，协议里常写「打磨光滑、无毛刺」，靠验收员目视裁量；换成装备作业后，同一件不同区域、不同班次的痕迹会不一致，于是争议从「有没有磨」变成「磨到什么程度算合格」。把表面状态写成可核验的量（纹理方向、允许残留、过渡区、禁打磨区、比对样板与抽检比例），比换设备本身更能减少后续扯皮。
Q2：自动化打磨会不会磨掉该保留的余量或基准？
会，这是自动化后被放大的一类风险。人工打磨有手感与视觉反馈，遇到台阶、凸台、基准面会自觉避让；装备作业依赖寻位与力控，如果图纸没有明确「禁打磨区」与「打磨余量」，很容易把装配基准、密封面过渡圆角、探伤标记面一起磨掉。写法上应把禁打磨区在图纸上圈出，并在协议里约定余量下限与越界后的处置路径。
Q3：打磨完必须复检哪些项？
至少要覆盖四类：一是壁厚与关键尺寸，磨削会减薄，尤其是缺陷清理后的局部；二是表面缺陷是否被「磨盖住」，渗透或磁粉显示若在打磨前做过，打磨会破坏显示，必须在打磨后按同一方法重做；三是表面粗糙度与波纹度是否落在约定区间；四是表面清洁度与污染，磨料残留、铁污染对不锈钢与双相钢的耐蚀性影响很大，酸洗钝化前必须清除。这四项写进复检清单，比笼统写「打磨后检验」可执行得多。
Q4：为什么说「看起来一样」不等于一致？
因为人眼对纹理方向、波纹度、局部色差的分辨力有限，且随光线变化。同一件在车间灯下看是均匀的，到客户现场斜射光下可能看出波浪纹。一致的判定要落到可测的量：粗糙度参数、样板比对、必要时面形扫描；同时约定测量位置（取样区、避开圆角与边缘）与抽检比例。只写「外观一致」，等于把判断权留给了事后争议。
Q5：采购要不要为「自动化」付溢价？
要看口径怎么定。若只按件单价比较，自动化带来的耗材、换型与编程成本会显得贵；若按总拥有成本比较，一致性好带来的返修减少、复检一次通过率提升、交期可预期，往往能把差额补回来。建议在询价时同时要求「过程证据清单」与「换型时间口径」，把两者写进报价对比表，而不是只比单件价格。
Q6：铸件打磨后的表面粗糙度怎么验收？Ra 值与比较样块对不上时以哪个为准？
打磨后的表面粗糙度验收，先要分清两套口径：一套是仪器测得的 Ra 等参数，另一套是用铸造表面比较样块做目视比对，两者不能互相替代。图纸或技术协议应写明采用哪一套：若写 Ra 值，就要同时约定测量方法、取样长度、评定长度、测量位置与方向，以及圆角、边缘、局部凹坑是否计入；若写比较样块级别，则要指定样块标准与级别，并约定比对时的光照条件与观察距离。常见的争议是仪器测出来超标、样块比对却看着合格，这时以协议中约定的仲裁口径为准；没有约定的，应在首件确认阶段补签，而不是等批量交付再争。抽检比例建议按区域与工序风险分级：密封面、配合面、外观面全检或高比例抽检，非关键面按批抽检。另需注意，打磨纹理方向会影响仪器读数，同一位置不同方向测出的值可能差一档，测量方向应与纹理垂直并在报告中注明。
十三、写在最后
后处理自动化真正带来的，是一次「把口头标准变成书面标准」的机会。过去靠师傅手感维持的一致性，换装备之后必须用条款、样板、参数与留痕来维持——这对采购其实是好事：标准写清了，报价才可比，争议才有出口，返工成本才降得下来。
如果只把自动化当成「更快的打磨机」，那么改变的只有产能；把口径一起改，改变的才是质量成本结构。两件事同时做，投入才划得来。
